I. Các thông số cơ bản :

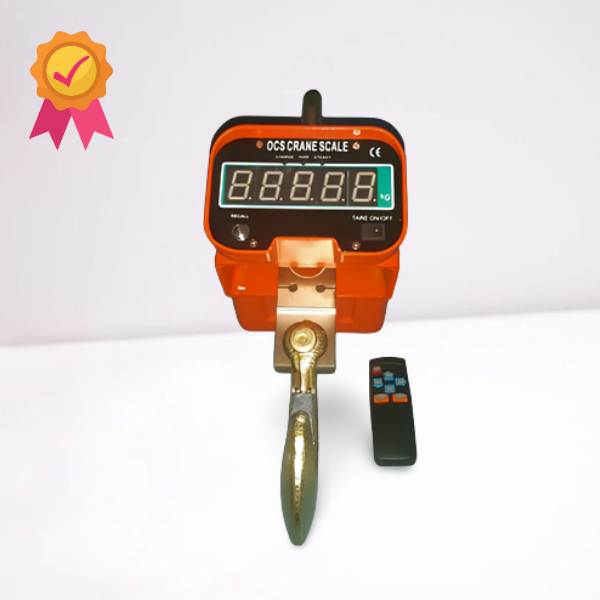

Màn hình Led 5 bit ( 5 chữ số) cao 1,2 Inch , in 6V4AH, sạc 9V/500mA, điều khiển từ xa với khoảng cách tối đa 30m , thời gian ổn định tối thiểu 8s, thời gian sử dụng pin lên đến 100 giờ
- Phím trên panel:
Phím ON/OFF SET ZERO : Chức năng khởi động cân – ON, Về không- ZERO, trừ bì-PEEL, Tắt cân – OFF
Đèn báotrên panel:
Stability: Ổn định
Peel: Trừ bì
Charging : Sạc điện
- Trên điều khiển từ xa
Power off : Tắt cân
Lock : Khóa màn hình trọng lượng để người dùng quan sát và sẽ tự động mở khóa sau 30s
->0<- : Trừ bì hoặc về không , hoặc xác nhận khi cài đặt
Queri: Truy vấn xem lại giá trị tích lũy ( Tùy thuộc vào hiên bản phần mềm)
Accumulation : Có thể có chức năng tích lũy tùy theo phiên bản phần mềm
Power saving (DIM): Chế độ tiết kiệm năng lượng ( thay đổi độ sáng màn hình
Setting: Truy cậ vào manu cài đặt hoặc hiệu chỉnh
II. Hứơng dẫn sử dụng:
- Bảo quản cân mới
Khi không sử dụng bạn nên sạc lại cho cân 3 tháng 1 lần
Tránh ẩm ướt, tránh nước
Tránh bị va đậ rung động mạnh
- Chuẩn bị trước khi sử dụng
Sạc đầy pin trước (Sạc thêm khoảng 2 giờ cho pin đầy )
Kiểm tra siết lại các ốc vít
Kiểm tra độ an toàn của móc treo và đảm bảo nó được lắ rá đúng cách
- Sử dụng đúng cách
Bật nguồn: Bấm giữ phím ON/OFF một lúc đợi cho đến khi tiếng còi kết thúc thì nhả tay ra, màn hình sẽ hiển thị U-X.X và hiển thị đồng bộ từ 0 đến 9 mỗi số 1 giây sau đó tự test phần cứng ( Nếu có lỗi về giao tiếp với cảm biến hoặc nguồn điện thì quá trình khởi động không hoàn thành và bị treo hoặc hiển thị báo lỗi và tự tắt). Sau khi test mọi thứ đều hoạt động bình thường cân sẽ hiển thị phần trăm dung lượng pin rồi tự động lấy điểm không và trở về trạng thái cân trọng lượng sẵn sàng.
Hoạt động Khi treo vật lên cân màn hình sẽ hiển thị trọng lượng, sau khi ổn định 0.5s còi kêu để nhắc người dùng trọng lượng đang ổn định
Khi điện áp của pin thấp : Màn hình có thể bị nhấp nháy, tối đi khi điện á pin thấ hơn 5.6V thì cân sẽ tự tắt sau 10 phút
Tắt nguồn Bấm giữ ON//OFF khoảng 3 giây hoặc bấm OFF trên điều khiển từ xa . cân hiển thj phần trăm của in PbtXX rồi hiển thị OFF rồi tự tắt nguồn
Sạc pin: Khi phần trăm pin còn dưới 15% bạn nên sạc cho cân rồi mới sử dụng không nên để pin sụt quá mức nó có thể làm giảm chất lượng của pin. Bạn nên sạc từ 4 đến 6 tiếng cho cân. Không nên sạc quá lâu có thể làm pin bị nóng và hư hỏng
III. Cài đặt và hiệu chuẩn:
Bấm phím SET trên điều khiển từ xa để nhập mật khẩu cài đặt trong khi cân đang khởi động và tự test , dùng phím điều hướng lên trên để tăng số, sang ngang để dịch số nhập vào 11000 rồi nhấn phím giữa để xác nhận. Có 4 manu lựa chọn dùng phím Queri để thay đổi manu.
Khi cài đặt bấm phím sang phải để thay đổi, bấm hím giữa để xác nhận
d: là bước nhảy ( từ 0.1 đến 20) bấm phím sang phải để thay đổi, bấm hím giữa để xác nhận
n là tải trọng max của cân trong khoảng từ 01 đến 50t bấm phím sang phải để thay đổi, bấm hím giữa để xác nhận
E: Là dải điều chỉnh Zero 0-3d
Ftl: Bộ lọc giúp cho ổn định từ 0-3 ( 0 là không dùng bộ lọc, 3 là mức độ lọc mạnh nhất)
- AD được sử dụng để kiểm tra mã nội bộ ( Giao tiếp với cảm biến) Mã nội bộ của cân khi ở trạng thái Zero là 30,000
- CALSP : Là hiệu chuẩn
Nhấn nút giữa để xác nhận truy cập vào hiệu chuẩn vị trí không CAL00. Trong khoảng thười gian này đèn báo ổn định khi cân không tải phải được bật lên bấm phím giữa để xác nhận và trở lại trạng thái cân
- PA : Hiển thị tỉ lệ tiêu chuẩn
Bo mạch khi thay thế không cần phải hiệu chuẩn lại bạn chỉ cần nhập vào tỉ lệ tiêu chuẩn của bo mạch
IV. Thông báo lỗi và khắc phục:
ERROR01 : Đọc AD lỗi
ERROR02 : Mật khẩu nhập vào sai
ERROR03 : Lỗi hiệu chuẩn, trọng lượng hiệu chuẩn quá nhỏ
OUER : OVERLOAD quá tải
Khi không có hiển thị sau khi khởi động: Pin cần được sạc hoặc thay thế ppin mới
Khi pin sạc không tích điện: Kiểm tra bộ sạc, kiểm tra chất lượng pin, sau khi sạc pin phải trên 5.5V , pin cần thay thế khi dưới 5.0V sau khi sạc
